Бесколодезная установка запорной арматуры: экономия, надежность и современные стандарты

При строительстве и модернизации трубопроводных систем инженеры сталкиваются с вечным вопросом: как обеспечить надежное управление арматурой, минимизировав затраты и будущие проблемы? Традиционный подход с массивными железобетонными колодцами уходит в прошлое. На смену приходит технология бесколодезной установки, которая идеально вписывается в современные реалии строительства — от использования бестраншейных технологий до реализации государственных программ по созданию комфортной городской среды.

В этой статье мы подробно разберем, почему отказ от колодцев — это не просто тренд, а необходимость, продиктованная временем, и как правильно организовать такой монтаж с использованием современного оборудования.

Современный контекст: ГНБ и «Комфортная среда»

Сегодня развитие инженерной инфраструктуры в России определяется двумя ключевыми факторами: внедрением бестраншейных технологий и реализацией федерального проекта «Формирование комфортной городской среды».

Технология ГНБ — стандарт для подземных коммуникаций
Метод горизонтально направленного бурения (ГНБ) уже давно стал отраслевым стандартом при прокладке и ремонте подземных сетей. Эта технология позволяет вести работы:

• Под автомагистралями и железными дорогами — без остановки движения транспорта .

• Под реками, оврагами и лесными массивами — без нарушения природного ландшафта .

• В стесненных условиях исторической застройки и густонаселенных районах .

Преимущества ГНБ очевидны: высокая скорость работ, минимальные земляные работы и, как следствие, отсутствие необходимости в масштабном восстановлении благоустройства . Однако технология прокладки труб «закрытым» способом требует пересмотра и подхода к обустройству узлов управления. Устанавливать традиционные громоздкие колодцы над трубой, проложенной методом ГНБ, — значит перечеркивать все преимущества бестраншейной технологии.

Программа «Комфортная городская среда» — новые требования к благоустройству
Федеральный проект «Формирование комфортной городской среды» ставит во главу угла качество и эстетику городского пространства. Современные стандарты благоустройства требуют:

• Ликвидации наземных препятствий — выступающих люков, ограждений.

• Обеспечения безопасности для маломобильных групп населения и транспорта.

• Создания эстетически привлекательной городской среды.

Традиционные железобетонные колодцы с массивными люками — антипод этим требованиям. Они разрушают дорожное покрытие, создают аварийно-опасные зоны и портят внешний облик улиц.

Бесколодезная установка — связующее звено
Именно здесь бесколодезная установка запорной арматуры становится идеальным решением. Она позволяет привести сети в соответствие с современными стандартами:

• Трубы прокладываются методом ГНБ — быстро и с сохранением ландшафта.

• Запорная арматура монтируется прямо на проложенный трубопровод и заглубляется в грунт.

• На поверхности остается лишь небольшой, эстетичный чугунный ковер, установленный заподлицо с покрытием.

Этот подход полностью исключает необходимость в строительстве ж/б колодцев, которые разрушают дорожное покрытие и требуют постоянного обслуживания.

Проблема «советского наследия»: почему колодцы — это дорого и несовременно

Статистика неумолима: при сооружении сетей водоснабжения до 80% бюджета уходит на земляные работы и монтаж железобетонных конструкций. При этом использование недорогой арматуры низкого качества заставляет строителей «прятать» ее в колодцы для доступа при частых ремонтах. Это порочный круг, который ведет к постоянному росту эксплуатационных расходов.

Основные недостатки железобетонных колодцев:

• Отсутствие герметичности: Агрессивная коррозия, подвижки грунта и циклы замерзания/оттаивания быстро разрушают стыки и стенки.

• Экологическая и техногенная опасность: Скопление газов, риск падения людей или животных в открытые люки, затопление верховодкой .

• Высокие эксплуатационные расходы: Регулярная откачка воды, очистка от загрязнений, ремонт разрушающихся конструкций с каждым годом требуют все больше средств.

• Разрушение дорожного покрытия: Просадка грунта вокруг колодца и сам люк становятся причиной повреждения асфальта и помех для дорожных служб.

• Несоответствие современным стандартам: Громоздкие колодцы противоречат принципам формирования комфортной городской среды.

Проще говоря, практика массового строительства ж/б колодцев, сохранившаяся с советских времен, морально устарела и не отвечает современным требованиям безопасности и экономической эффективности.

Бесколодезный монтаж: принципиально новый подход

Решение заключается в том, чтобы убрать колодец физически, оставив арматуру в грунте. Но как ей управлять? Для этого разработаны специальные устройства — удлинители (телескопические штоки), которые соединяются со шпинделем задвижки или затвора и выводятся на поверхность в компактный люк (чугунный ковер).

Главное условие для применения этой технологии — использование высококачественной арматуры, не требующей обслуживания в течение всего срока службы (минимум 50 лет). В этом случае доступ к корпусу арматуры просто не нужен.

Ключевые преимущества для всех участников процесса

Переход на бесколодезную установку дает ощутимые выгоды каждому звену цепочки:

✅ Для проектировщика:

• Существенное упрощение проекта и сокращение сроков его разработки.

• Исключение из сметы сложных узлов — колодцев и камер.

• Возможность подключения к существующим сетям в стесненных городских условиях.

• Легкая интеграция с проектами прокладки сетей методом ГНБ.

✅ Для строительной компании:

• Снижение сроков монтажа арматуры.

• Уменьшение объема земляных работ и площади стройплощадки.

• Отсутствие необходимости в тяжелой технике для монтажа ж/б конструкций.

• Возможность быстро и качественно сдать объект «под ключ» без долгого благоустройства.

✅ Для заказчика-инвестора:

• Прямая экономия на закупке ж/б изделий, их транспортировке и монтаже.

• Эстетичный вид благоустроенной территории без выступающих громоздких люков, что критически важно для сдачи объектов по программе «Комфортная среда».

• Минимизация рисков вандализма и кражи крышек (малозаметный ковер).

• Повышение капитализации объекта за счет качественной инфраструктуры.

✅ Для службы эксплуатации (Водоканал, теплосети):

• Полное исключение затрат на ремонт, чистку и откачку воды из колодцев.

• Отсутствие проблем с промерзанием и затоплением оборудования.

• Безопасность сотрудников: больше нет необходимости спускаться в опасную среду колодцев, исключены риски отравления газом и травматизма.

Техническое решение: Универсальный телескопический шток ОПМ-ШТ

Для реализации этой технологии специалисты компании «Орион Профмет» разработали собственное изделие — универсальный телескопический шток ОПМ-ШТ. Это устройство специально спроектировано для российских условий эксплуатации и сурового климата.

Конструктивные особенности:

• Защита от внешней среды: Подвижные элементы кожуха оснащены манжетами, а конструкция исключает проникновение грунтовых вод и грязи к внутренним частям, что предотвращает примерзание зимой.

• Универсальность: Подходит для управления задвижками, затворами и шаровыми кранами диаметром от 32 до 600 мм, которые чаще всего используются при прокладке сетей методом ГНБ.

• Простота монтажа: Бесступенчатая регулировка высоты позволяет точно подогнать шток под любую глубину заложения арматуры (от 0,5 до 5,2 метра) без специальных инструментов.

• Надежность: Рассчитан на крутящий момент до 500 Нм. Специальный шплинт-фиксатор предохраняет шток от разъединения со шпинделем задвижки.

Из чего сделан шток ОПМ-ШТ:

• Силовая часть: Профильная труба СТ3СП, четырехгранный наконечник и насадка из стали 20 — все с антикоррозионным цинковым покрытием.

• Защита: Наружный кожух из прочного полиэтилена (ПЭ).

• Уплотнения: Манжеты из EPDM и сальники из PTFE, обеспечивающие герметичность и долговечность.

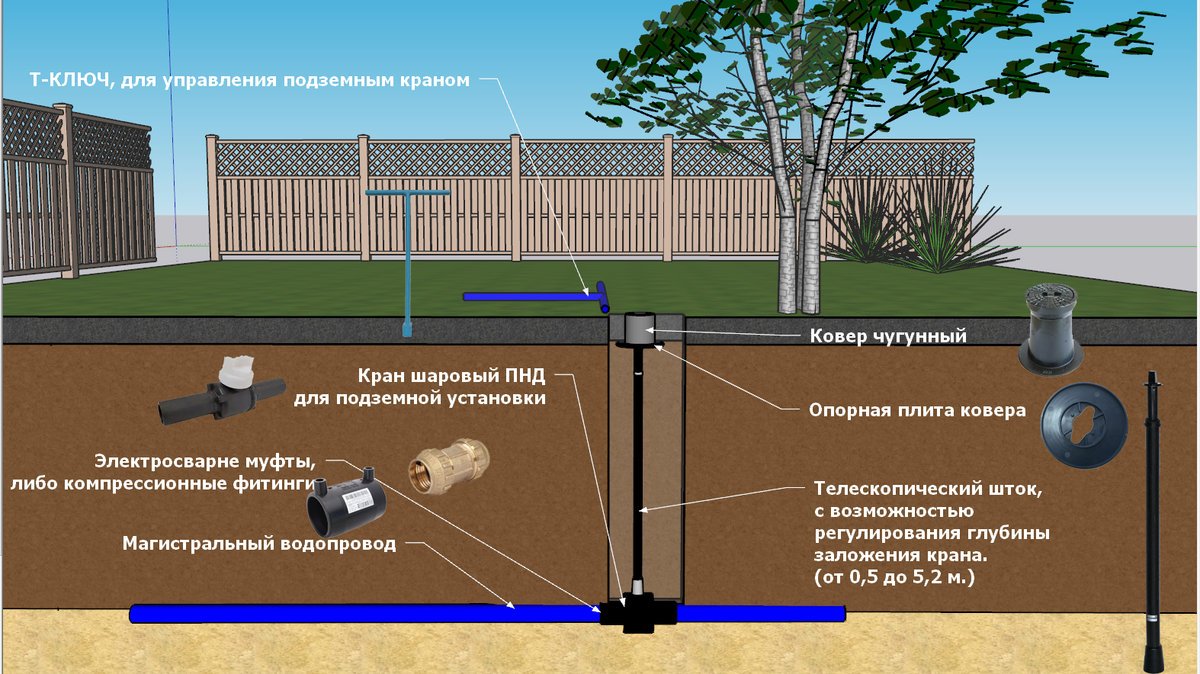

В базовый комплект бесколодезной установки входят:

1. Телескопический удлинитель штока ОПМ-ШТ.

2. Опорная плита для монтажа люка.

3. Чугунный ковер (небольшой люк, устанавливаемый заподлицо с покрытием).

4. Квадратный наконечник под Т-образный ключ для управления.

Простой монтаж и совместимость

Шток ОПМ-ШТ разработан как универсальное решение. Он совместим с большинством представленных на рынке моделей запорной арматуры, включая задвижки таких производителей, как AVK, TECOFI, HAWLE, DENDOR, JAFAR, «ВЗТА», «Муромский ЗТА», и шаровые краны POLYTEC, FRIATEC, PLASSON, FOX и многих других.

Этапы монтажа:

1. Задвижка монтируется на трубу.

2. Основание штока надевается на шпиндель арматуры и фиксируется штифтом.

3. Высота защитного кожуха регулируется телескопически под глубину заложения.

4. Шток выводится вертикально вверх.

5. Выполняется послойная засыпка котлована песком или мягким грунтом.

6. Монтируется опорная плита и устанавливается чугунный ковер на поверхности.

Заключение

Бесколодезная установка с применением телескопического штока — это не просто способ сэкономить на стройке. Это комплексное решение, которое идеально вписывается в современную парадигму строительства. Оно позволяет гармонично объединить высокотехнологичные методы прокладки сетей (ГНБ) с требованиями к качеству городской среды (программа «Комфортная среда»).

Выбирая современные технологии и качественные комплектующие, такие как шток ОПМ-ШТ производства «Орион Профмет» (с гарантией 10 лет!), вы инвестируете в будущее без аварий и бесконечных ремонтов, а также в создание по-настоящему удобной и безопасной городской инфраструктуры. Особенно ощутим экономический эффект достигается на участках с высоким уровнем грунтовых вод, где строительство классических колодцев превращается в «золотую» затею.
